IP 20
- Staub 2/6
- Wasser 0/9
Fingerschutz, kein Wasserschutz
Schutz gegen Fremdkörper ab 12,5 mm, kein Schutz gegen Wasser.
Typisch: trockene Innenräume, Schaltschränke
Werkstoffe & Qualitäten
IP-Schutzarten
Abdichtung gegen Staub und Wasser

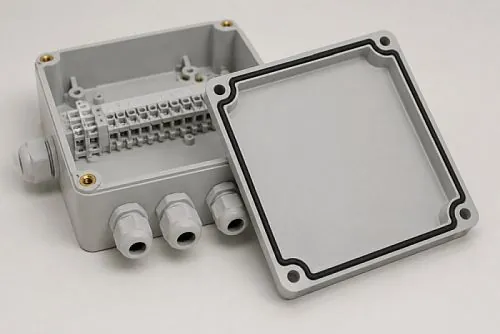

Flachdichtungen für Gehäuse und elektrische Baugruppen unterstützen die geforderte IP-Schutzart. Die passende Klassifizierung hängt immer von Geometrie, Bauteil und Einbauzustand ab.
1. Kennziffer
Staub & Berührung
2. Kennziffer
Wasser & Feuchte
Beispiele
IP 54 · IP 67
Werkstoffe
Vollgummi & Schäume
Kurzübersicht
Kurzübersicht der Klassifizierungen
Die IP-Schutzart besteht aus zwei Kennziffern. Die erste beschreibt den Schutz gegen feste Fremdkörper und Berührung, die zweite den Schutz gegen Feuchtigkeit und Wasser.
IP 44
- Staub 4/6
- Wasser 4/9
Spritzwassergeschützt
Schutz gegen Fremdkörper ab 1 mm und Spritzwasser aus allen Richtungen.
Typisch: Leuchten, Steckdosen, Feuchträume
IP 65
- Staub 6/6
- Wasser 5/9
Staubdicht und strahlwassergeschützt
Kein Eindringen von Staub, Schutz gegen Strahlwasser aus allen Richtungen.
Typisch: Gehäuse im Außenbereich, Maschinen
IP 67
- Staub 6/6
- Wasser 7/9
Zeitweiliges Untertauchen
Staubdicht und geschützt bei zeitweiligem Untertauchen, bis 1 m Tiefe.
Typisch: Sensoren, Steckverbinder, Klemmkästen
IP 68
- Staub 6/6
- Wasser 8/9
Dauerhaftes Untertauchen
Staubdicht und geschützt bei dauerhaftem Untertauchen, Bedingungen nach Herstellerangabe.
Typisch: Unterwasser-Leuchten, Pumpen, Kabeldurchführungen
1. Kennziffer
Schutz gegen Staub und Berührung
| 1 | Schutz gegen Fremdkörper > 50 mm |
| 2 | Schutz gegen Fremdkörper > 12 mm |
| 3 | Schutz gegen Fremdkörper > 2,5 mm |
| 4 | Schutz gegen Fremdkörper > 1,0 mm |
| 5 | Schutz gegen das Eindringen von Staub |
| 6 | Komplette Abdichtung gegen Staub |
2. Kennziffer
Schutz gegen Feuchtigkeit und Wasser
| 1 | Schutz gegen Tropfwasser |
| 2 | Schutz gegen Tropfwasser bei bis zu 15° Neigung |
| 3 | Schutz gegen Sprühwasser |
| 4 | Schutz gegen Spritzwasser |
| 5 | Schutz gegen Strahlwasser |
| 6 | Schutz gegen schweren Seegang |
| 7 | Schutz gegen kurzzeitiges Eintauchen |
| 8 | Schutz gegen Untertauchen |
| 9 | Schutz gegen Hochdruckwasser |
Die jeweilige Klassifizierung ist immer abhängig von der Geometrie und dem Bauteil bzw. dem Einbauzustand. Unsere Dichtungen sind dabei unterstützend im Bereich der Abdichtung von Gehäusen, Schaltern und elektrischen Baugruppen.
Anwendung
Beispiele zur Festlegung der Schutzarten
Sie wünschen in Ihrem Bauteil eine Abdichtung gegen Staub und eventuelles Spritzwasser?
= IP 54
Sie wünschen in Ihrem Bauteil eine komplette Abdichtung gegen Staub und kurzzeitiges Eintauchen in Wasser?
= IP 67
Werkstoffe
Die in diesem Bereich üblichen Materialien
Schäume
- Zellkautschuk geschlossenzellig
- Moosgummi stoffgemustert
- Silikonschaum glatte Oberfläche
Sprechen Sie uns gerne darauf an, wir helfen Ihnen bei der geeigneten Materialauswahl und der jeweils für Ihren Anwendungsfall geeigneten IP-Schutzart.
Passende Produkte
Dichtungen für Gehäuse und Elektrik
Zusammenarbeit
Welche IP-Schutzart braucht Ihr Bauteil?
Nennen Sie uns Einbausituation, Medium und geforderte Schutzart, wir empfehlen den passenden Werkstoff und die geeignete Dichtung.
